鏈板式輸送機主要由鏈板裝配、頭輪裝配、傳動裝置、尾輪裝配、回程裝置、機架及張緊裝置等組成。

1鏈條裝配

鏈板組由左右鏈節、中間銷軸、套等組成，鏈板采用45#鋼，通過螺栓與鏈板組相聯接。

2頭輪裝配

頭輪裝配由頭輪、軸、滾動軸承及座零件所組成。頭輪采用ZG45鑄鋼件。

3驅動裝置

驅動裝置主要包括電機、鎖緊盤、減速機、扭力臂組等，選用軸裝式行星齒輪減速機，結構緊湊、輸出扭矩大、精度高、使用壽命長、低噪音。

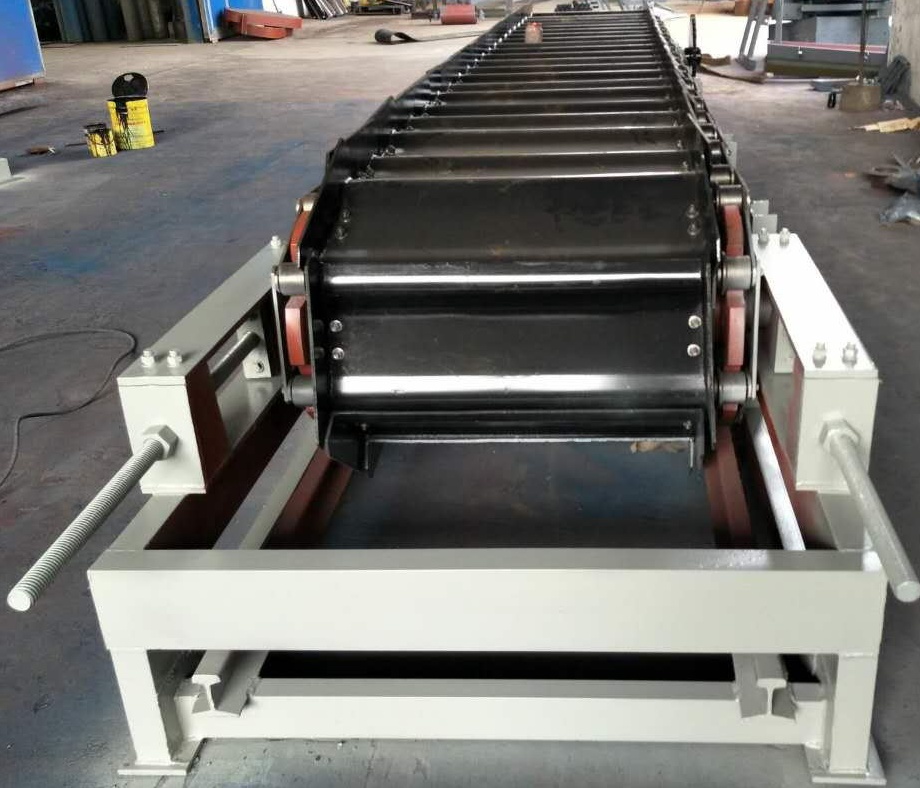

4尾輪裝配

尾輪裝配由從動鏈輪、張緊裝置兩部分組成，主要是滿足鏈板的拆卸以及使用一段時間后因磨損原因，鏈板需要張緊之用。從動鏈輪采用ZG45鑄鋼件。

5回程裝置

回程裝置主要部件是：軌道、支架等，其功能主要起到托起鏈板作用。

機架用于固定托輪裝置和承受鏈板機本身重量以及所運輸?shù)奈锪?，采用普碳鋼鋼結構焊接件。

6.輸送鏈板

輸送鏈板用于堆積物料并能承受**的載荷，并對鏈板承重部位進行結構加強處理，能使其承受重載及沖擊。

7重要部件描述

電機采用變頻電機，電機設置獨立風扇。鏈板工作面加立筋，既加強鏈板強度也防止物料在傾斜輸送時打滑。
