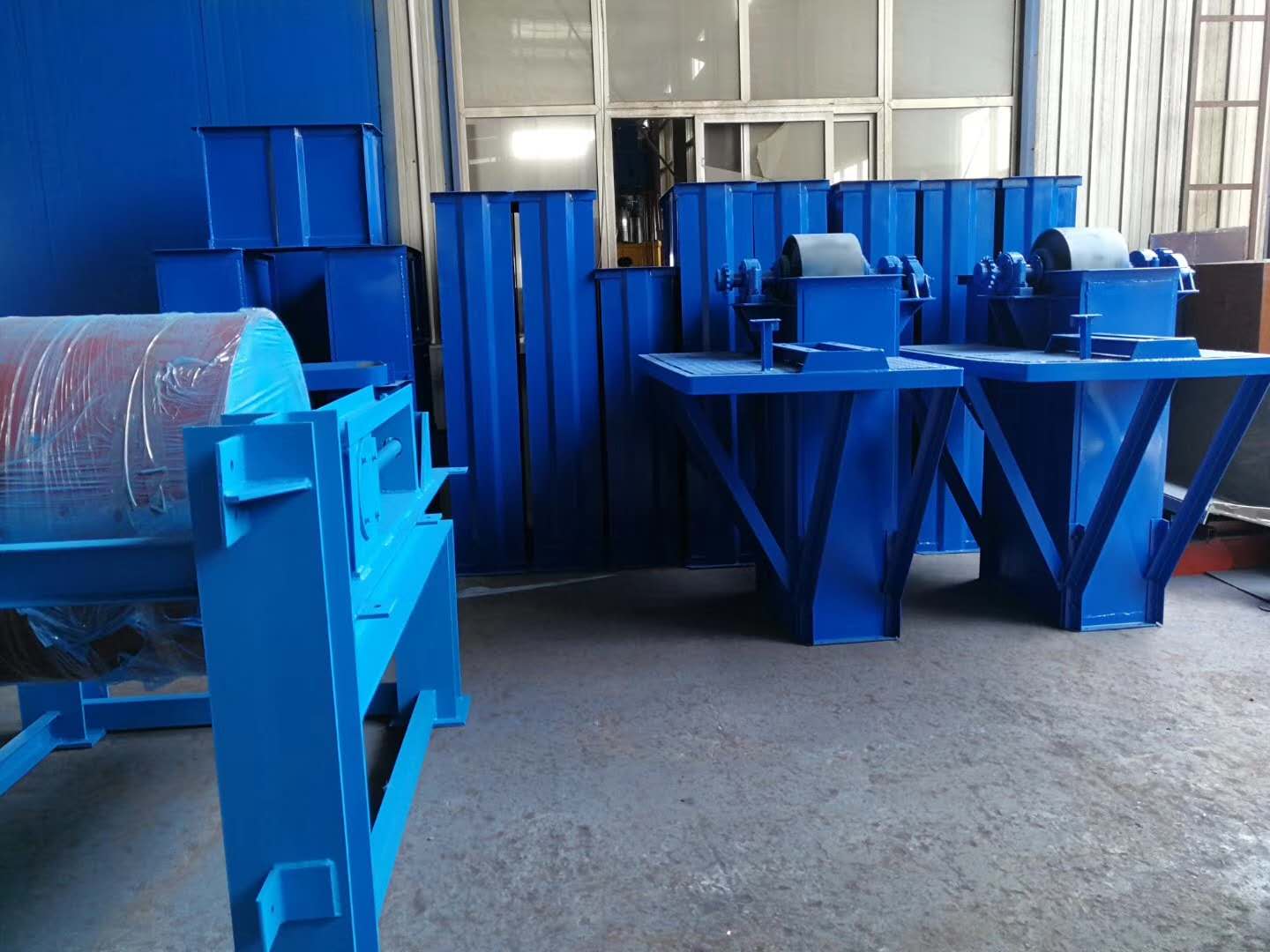

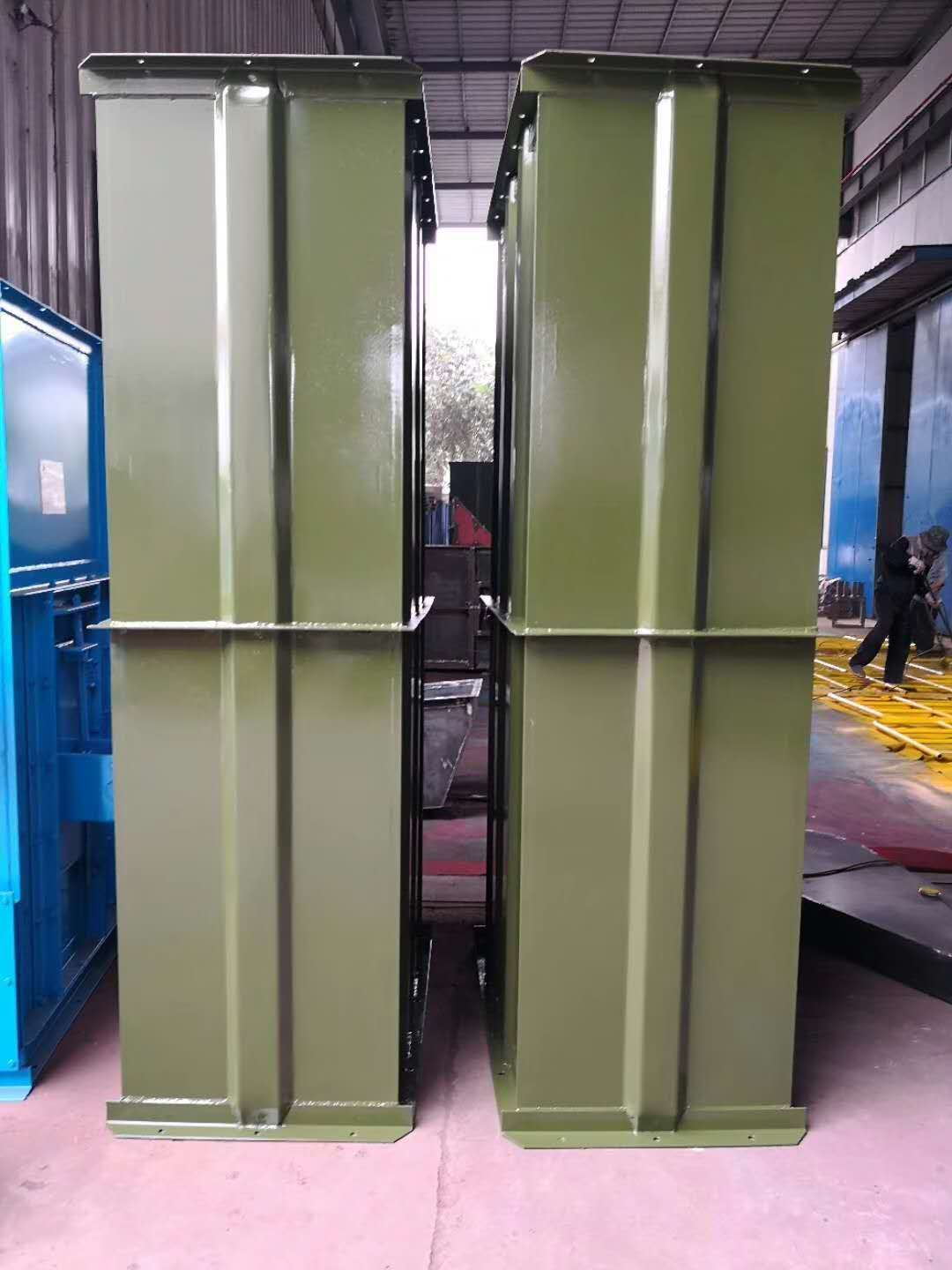

產品簡介
TD型帶式斗式提升機，采用離心式或混合式方式卸料，適用于輸送堆積密度小于 1.5t/m3 的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料；如糧食、煤水泥、碎礦石等；物料溫度不超過60℃，采用耐熱橡膠帶時溫度不超過200℃，*大提升高度40m。
選型參數(shù)
提升機型號 | TD100 | TD160 | TD250 | TD315 | ||||||||
料斗形式 | Q | H | H | Zd | Sd | H | Zd | Sd | H | Zd | Sd | |
輸送量（m3/h） | 離心式 | 4 | 7.6 | 16 | 16 | 27 | 36 | 38 | 59 | 50 | 42 | 67 |
混合式 | － | 38 | 32 | 50 | ||||||||
料 斗 | 斗寬（mm） | 100 | ||||||||||
斗容（L） | 0.15 | 0.3 | 0.9 | 1.2 | 1.9 | 2.24 | 3 | 4.6 | 3.55 | 3.75 | 5.8 | |
斗距（mm） | 200 | 350 | 450 | 500 | ||||||||
輸送帶 | 寬度（mm） | 150 | ||||||||||
傳動滾筒直徑（mm） | 400 | 500 | ||||||||||
從動滾筒直徑（mm） | 315 | 400 | ||||||||||
運行速度（V) | 1.4 | 1.6 | ||||||||||
主軸轉速（r/min） | 67 | 61 | ||||||||||
提升機型號 | TD400 | TD500 | TD630 | |||||||||
料斗形式 | Q | H | Zd | Sd | Q | H | Zd | Sd | H | Zd | Sd | |
輸送量（m3/h） | 離心式 | 40 | 76 | 68 | 110 | 63 | 116 | 96 | 154 | 142 | 148 | 238 |
混合式 | 32 | 60 | 54 | 85 | 45 | 84 | 70 | 112 | 106 | 110 | 180 | |
料 斗 | 斗寬（mm） | 400 | 500 | 630 | ||||||||
斗容（L） | 3.07 | 5.6 | 5.9 | 9.4 | 4.84 | 9 | 9.3 | 14.9 | 14 | 14.6 | 23.5 | |
斗距（mm） | 480 | 560 | 500 | 625 | 710 | |||||||
輸送帶 | 寬度（mm） | 500 | 600 | 700 | ||||||||
傳動滾筒直徑（mm） | 630 | 800 | ||||||||||
從動滾筒直徑（mm） | 500 | 630 | ||||||||||
運行速度（V) | 1.8 | 2 | ||||||||||
主軸轉速（r/min） | 54.6 | 48 | ||||||||||
TD型帶式斗式提升機，采用離心式或混合式方式卸料，適用于輸送堆積密度小于1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性、半磨琢性物料；如糧食、煤水泥、碎礦石等；物料溫度不超過60℃采用耐熱橡膠帶時溫度不超過200℃，*大提升高度40m。
