一、概述

1、履帶鱗板輸送機的布置形式分為（1）水平型、（2）傾斜型、（3）傾斜水平型、（4）水平傾斜型、（5）水平傾斜水平型。

2、履帶鱗板輸送機適用于冶金、煤炭、化工、電力、機械制造等部門，它可沿水平或傾斜方向輸送散狀物料或成件物品。也可用于流水線生產線中運送成件物。由于它的承載部件和運行部分均用金屬材料構成，因而與其它連續運輸機械相比，它可輸送比較沉重的、粒度較大的磨琢性強的物料或成件物，并且適用于輸送600℃—700℃的高溫物料或成件物。

3、履帶鱗板輸送機有以下特點：

（1）、適用范圍廣。

（2）、輸送能力大，一般生產能力可達到1000t/h.

（3）、牽引鏈的強度高，可用作長距離輸送。

（4）、輸送線路布置靈活，與帶式輸送機相比，可在較大的傾角和較小的彎曲半徑的條件下輸送。因此布置的靈活性較大，板式給料機的傾角可達30°—50°，彎曲半徑一般約為5-8m。

（5）、在輸送過程中可進行分類，干燥、冷卻或袋配等各種工藝加工。

（6）、運行平穩可靠。

（7）、由于鱗板式輸送機的所有部件都是金屬材料，而且其底板和牽引鏈自重大。

（8）、底板和牽引鏈的磨損快，潤滑和維修不便，而且噪音較大。

（9）、結構較復雜，制造工作量大，加之自重大，因而造價高。

4、主要部件

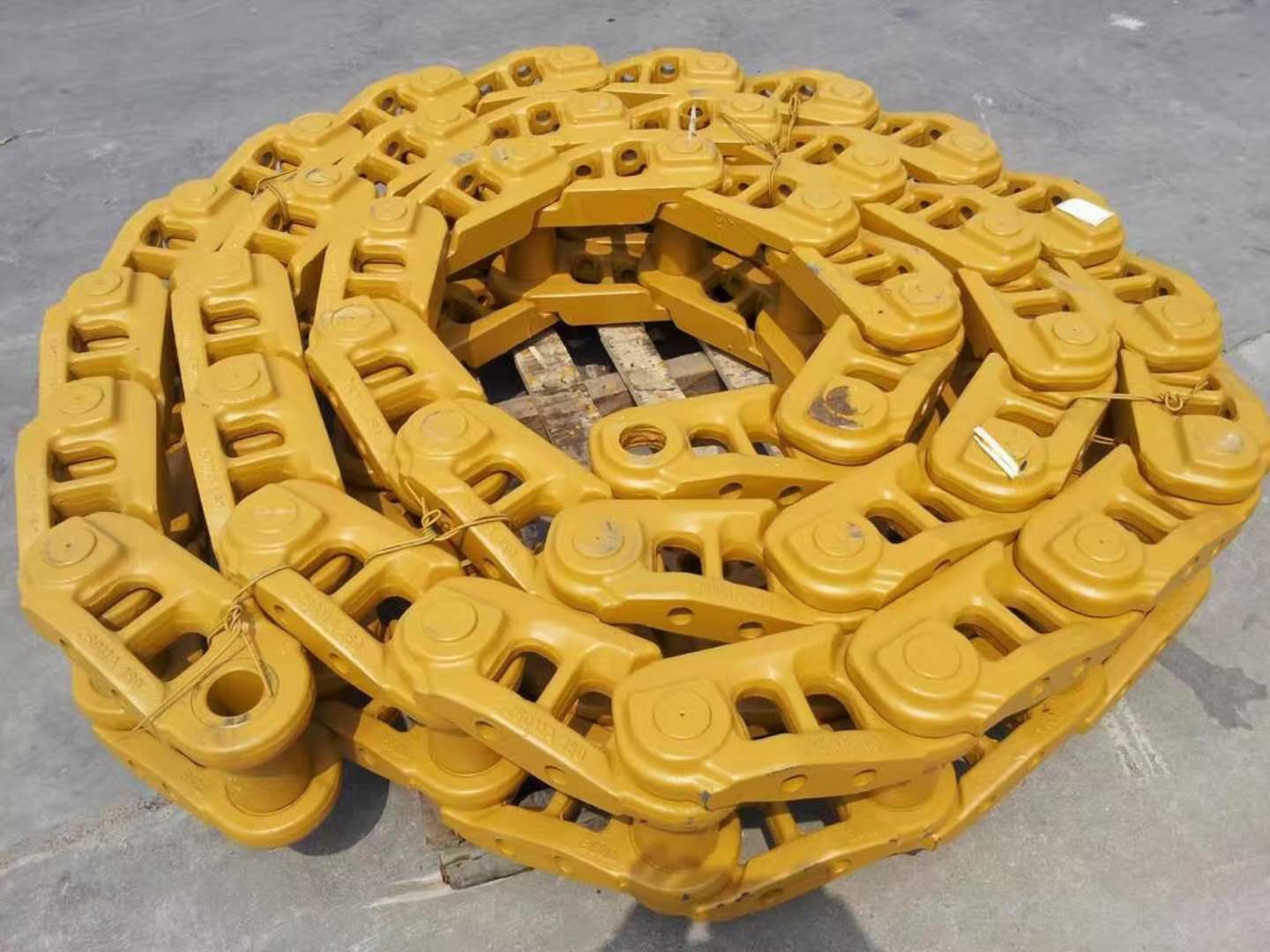

（1）、牽引鏈采用挖掘機、推土機等工程機械和坦克等軍工機械所用履帶中用以連接的鏈軌，35MnBM鏈軌耐沖擊，破斷載荷大，運行平穩，工作可靠。

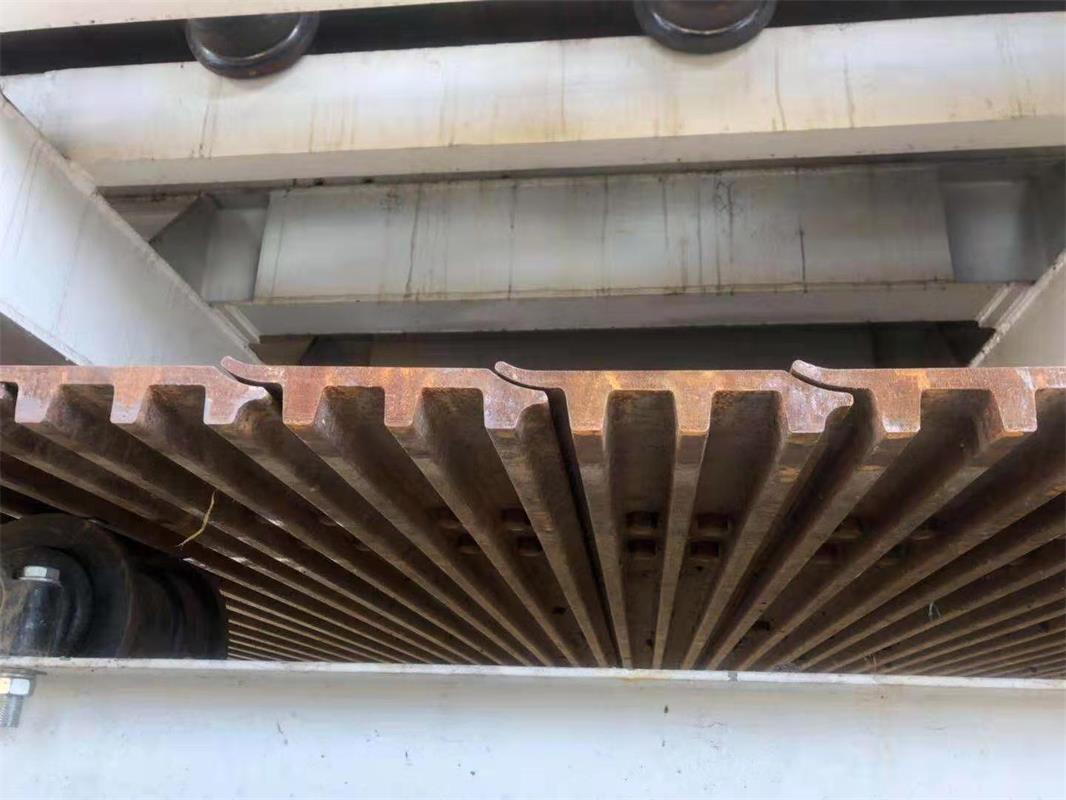

（2）、底板是鱗板式輸送機的承載構件，采用高強螺栓牽引構件聯接在一起。

（3）、機架

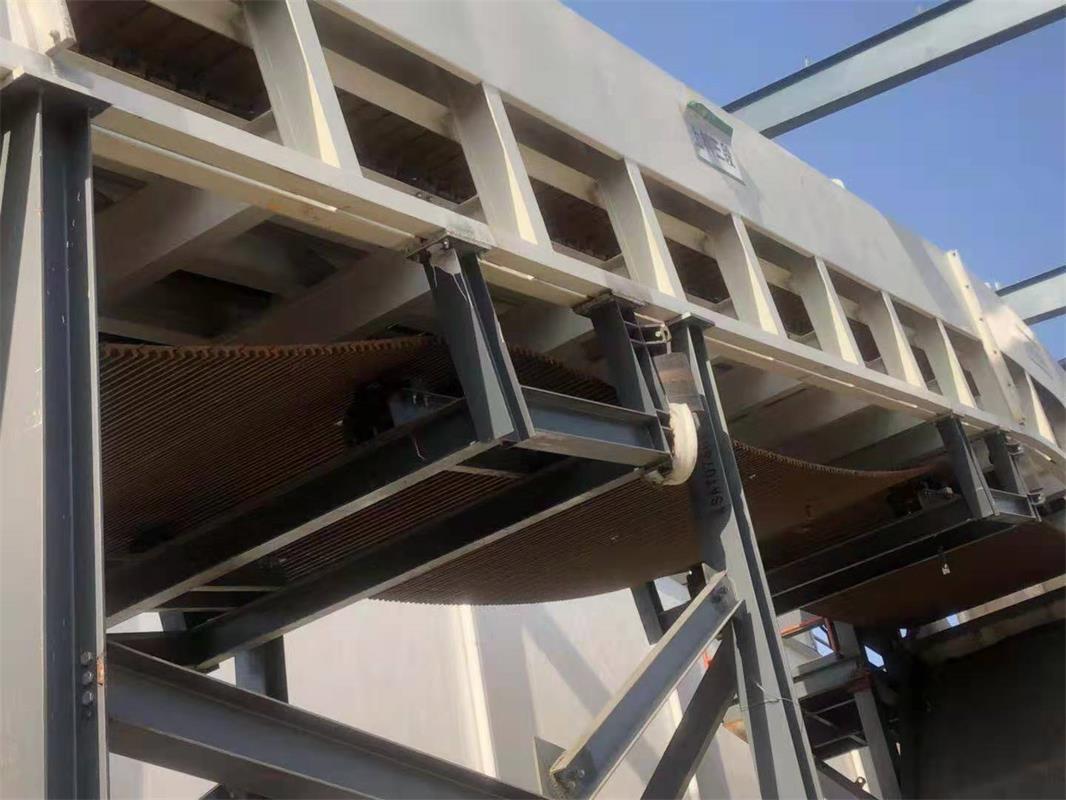

履帶鱗板式輸送機的機架有頭輪裝置機架、尾輪裝置機架、中間支架、凹弧段支架和凸弧段支架。

（4）、張緊裝置

螺旋張緊裝置是鱗板式輸送機常用的張緊形式。

（5）、驅動裝置

由于鱗板式輸送機的速度低，一般采用綜合式的傳動機構

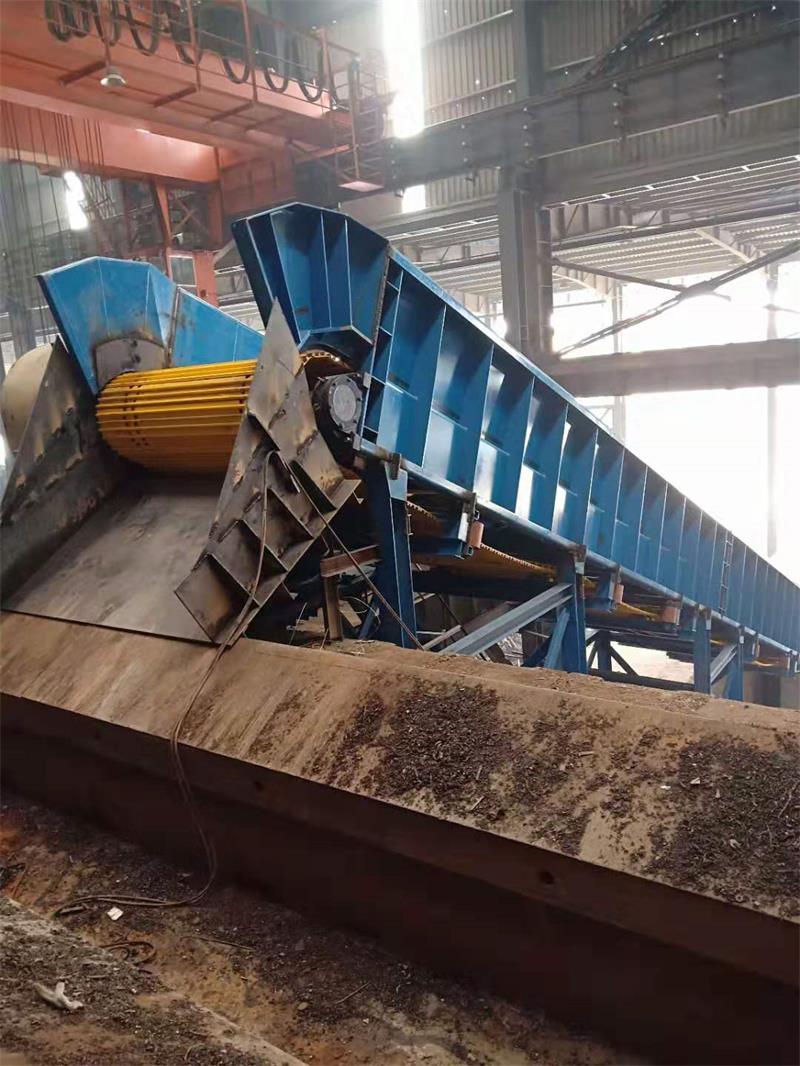

現場安裝圖:

技術參數:
